铜质标牌，是指采用铜或者铜合金材质制作而成的标牌产品，广泛应用于牌匾、奖牌、机器面板、设备铭牌、徽章、铜板蚀刻画等标牌领域。铜及其合金都属于有色金属，材质本身所特有的色泽和质感深受广大消费者的喜爱与认可，伴随着金属表面处理工艺的持续发展以及人们欣赏水平的逐步提高，铜质标牌的表面处理工艺也不断发生着与时俱进、日新月异的变化，常见的有拉丝、抛光、喷砂、批花、亚光、电镀、化学镀、各类镀膜、免镀仿金、免镀仿古等多种处理工艺。而其中的免镀仿金和免镀仿古两类标牌产品，多年来市场需求一直稳步增长，但由于可供查询和借鉴的技术资料较少，所以对于很多标牌生产厂家来说，此类技术基本上还是一片空白，为此笔者结合自己的实践经验和心得体会，详细的对上述两类工艺向大家进行介绍。

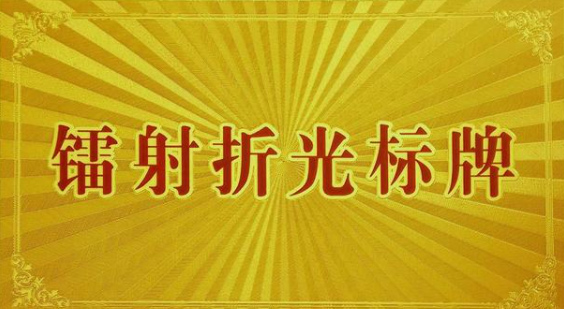

镭射标牌
免镀仿金和免镀仿古工艺，是指不采用电镀的方式而使铜材的表面形成仿金色或者仿古色的处理工艺，跟电镀或者各类镀膜工艺相比，无需设备，一泡即成。具有投资少、效率高、成本低、效果佳等诸多优点。下面分别进行讲述：
一，铜质标牌的免镀仿金工艺。
免镀仿金工艺实质属于铜材的光亮酸洗，经过处理使标牌的表面达到或者接近黄金色效果，非常适用于砂金标牌、镭射（折光）标牌、胸牌、金卡等标牌类型的制作。
（此位置附近可以插入 插图1）
现以砂金标牌为例，具体的制作流程和步骤如下：
1，使用photoshop等软件制作砂金（磨砂）底纹，导入矢量软件如corelDRAW等，选定花边以及确定文字内容统一进行版面设计。
2，将上述设计好的电子版内容，通过菲林输出设备完成菲林的制作。菲林输出设备既可以选择传统的激光照排机，也完全可以选用喷墨菲林机进行输出，随着喷墨技术的突飞猛进，后者的输出精度在很大程度上几乎是可以跟前者相媲美的。另外，精度要求不是很高的情况下，采用激光打印机输出硫酸纸也是可以代替菲林的。
3，菲林输出后，制作丝网版在铜板上丝印抗酸油墨或者直接使用菲林结合感光抗蚀刻油墨在铜板上通过曝光显影完成掩膜（抗蚀刻层）的制作。
4，将带有掩膜的铜板进行蚀刻（有关蚀刻的具体细节不再赘述）.
5，脱掉油墨后彻底清洗并对文字部分进行填漆处理，待油漆彻底干燥后用砂纸打磨掉多余的部分。砂纸的使用可以遵循“先粗后细”的原则，打磨时需要注意施力点，不允许破坏漆面的完整性。
6，将填漆后的铜质标牌浸泡在免镀仿金处理液中进行最为关键的步骤——仿金处理，也是仿金标牌整个生产流程中化腐朽为神奇的一个环节。

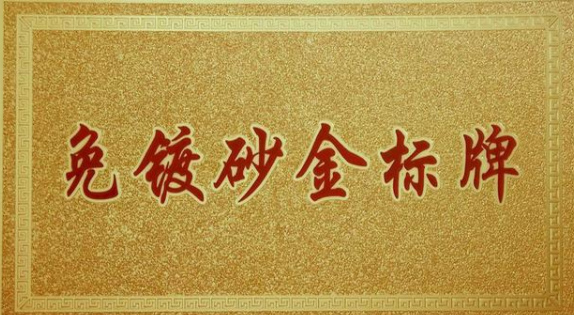

砂金标牌
笔者在研究前人成果的基础上经过多年的不断摸索和实践，开发出了实用性很强的两组配方。
配方一：
冰醋酸（CH3COOH ,99.7%） 450-500ml
硝酸 （HNO3 , 65%） 60-70ml
盐酸 （HCL, 37%） 3-5ml
氯酸钾 （KClO3） 0.1-0.5g
复合添加剂 260-330ml
缓蚀剂 0.1-0.2 g
操作温度 20-60 ℃
配方一使用说明：
（1）该配方适合多种铜合金的仿金处理，如黄铜、铍青铜，白铜等，特别适合标牌行业使用较多的黄铜材质。在实际生产中，要想得到18K以上的金色效果，需从板材型号这一根源问题进行解决，建议使用含铜量较高的黄铜板材，如H65、H68、H70等材质。
（2）一般说来，只需浸泡20-30秒钟就可得到金光闪闪的仿金效果，如果追求更高的亮度，可以在仿金液中处理2-3次。
（3）对于需要填漆的标牌，建议使用双组分的汽车漆或者氨基烤漆等类型，填漆后需进行必要的高温烘烤，目的是增强油漆和基材的附着力。再者，还要注意标牌在仿金液中处理次数不宜过多，否则仿金液有可能会对油漆造成一定的损伤。
（4）进行仿金处理时，将标牌浸泡在仿金处理液中，需轻轻晃动容器，这样既能够加快仿金处理的速度还能增加仿金色泽的均匀性。
（5）操作时需在通风的环境中进行，有条件的生产企业还可以配备环保设施，杜绝或者较少有害气体的排放。另外还需尽量避免阳光对药水的直射，否则会影响仿金处理液的使用寿命。
（6）仿金处理之前注意标牌不能带水入槽，否则随着水分越积越多，会严重影响仿金处理的效果，甚至会导致仿金药液彻底失去处理作用，造成报废。
（7）每次处理完毕后要及时用洁净的自来水彻底冲掉标牌上残留的仿金液，然后用毛巾擦拭多余的水分，晾干后尽快喷涂清漆进行保护。
（8）保存该液时应放在阴凉处，正常情况下，该液的保质期不低于12个月。
配方二：
双氧水（H2O2 ,30%） 200-280ml
硫酸 （H2SO4 ,98%） 60-70ml
光亮剂 20-35ml
稳定剂 15-30ml
水 300-400ml
OP-10 0.02-0.1ml
操作温度 常温
配方二使用说明：
（1）配方中由于使用双氧水做为氧化剂，生产过程中不会产生黄烟，所以能够满足环保要求，该类配方也是今后研发的方向和趋势。
（2）配制药液时一定要选用蒸馏水或者去离子水，避免杂质对药液的不良影响。
（3）药液配制完毕在正式使用之前，要对药液进行“老化”处理，目的是让药液中含有一定的铜离子，这样处理出来的标牌金色均匀，光亮度高。具体做法就是在新液中加入适量的铜屑或者小铜片，也可以在新液的基础上直接加入少量的旧的仿金处理液。
（4）将黄铜材质的标牌浸泡在配制好的药液中，1-2分钟左右标牌的表面便可生成黄褐到棕褐色的氧化膜，取出标牌，用清水冲掉残留的处理液，然后在5%浓度的稀硫酸溶液中进行脱膜处理，仅需几秒钟，便可呈现光亮的金色效果。
（5）该液由于双氧水自分解因素的存在，故不宜长时间保存，配制好的处理药液，最好能在15个工作日内用完。储存药水时要注意选择阴凉的环境，可有效保持溶液各组分的稳定性，显著延长药液的保质期限。
（6）待溶液处理一定数量的标牌后，处理效果会逐渐变差，此时可以补加一定比例的新液，多次反复后，最后的废液不必倒掉，可以作为铝材的蚀刻添加剂进行有效利用。
（7）使用过程中的其他注意事项请参照配方一。

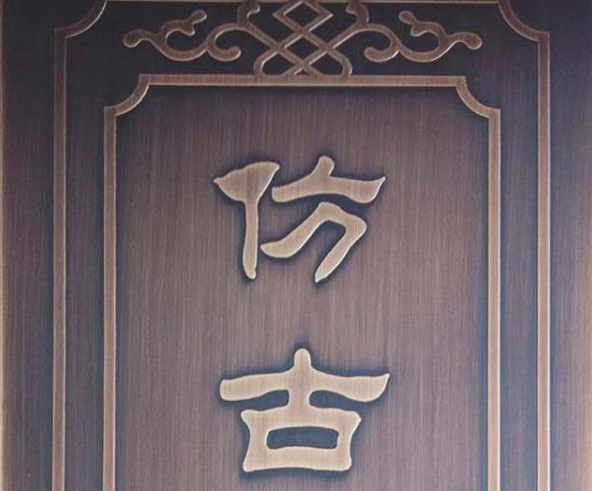

仿古标牌
二，铜质标牌的免镀仿古处理
仿古处理，也称做旧处理。其实质是在铜材与做旧药液或者几种不同的药液之间发生氧化还原反应在标牌的表面沉积形成带有仿古效果的颜色膜层。
在标牌领域常用到的膜层颜色有灰黑系列、棕色系列、蓝绿系列等。经过仿古做旧处理后的铜质标牌可以使其表面色调更加丰富，结合后期的拉丝处理，使标牌更具有层次感，极具装饰效果，比如黑色系列的处理使其更加稳重端庄而富有传统韵味，棕色系类使其古色古香凸显文化气息。从艺术欣赏和市场价值的角度来讲，仿古工艺最大限度的提升了产品档次，增强了标牌产品的附加值，同时也大大提高了生产企业的市场竞争力。
标牌行业常用到的几个仿古做旧药液配方如下：
1 硫化钾 （K2S） 5-15 g/L
氯化铵 （NH4CL） 1-2 g/L
温度 常温
时间 1-5 min
该配方主要适合紫铜类标牌的发黑做旧处理，具有速度快、膜层厚实的优点，而对于黄铜标牌来说，根据浸泡时间的不同呈现的颜色则以黄褐-棕黄变化为主。
2碱式碳酸铜 Cu2(OH)2CO3 60-90 g/L
氨水 （NH3.H2O） 150-300 ml/L
促进剂 10-15 g/L
温度 5--40 ℃
处理时间 3-10 min
该配方更加适合黄铜标牌的仿古做旧处理，经过浸泡后形成深黑且亮的膜层，同时膜层的附着力和耐磨性俱佳。
3硫酸铜（CuSO4.5H2O） 8-15g/L
磷酸 （H3PO4） 3--6g/LL
发黑剂 1--2g/L
温度 常温
时间 1--2 min
该配方常温使用，无需加热，更没有刺激性气味，适合紫铜、黄铜等多种铜合金。紫铜处理后呈现蓝黑-灰黑-深黑的颜色变化，而黄铜呈现的中间色彩更加丰富，形成品红--黄褐-棕红-灰色-黑色等多种颜色，故而得到非常广泛的应用。
铜质标牌的仿古处理相对仿金处理而言，对铜材本身的含铜比例要求并不严格，很多类型的仿古药水既适合纯铜（紫铜）也适合铜合金，只是最终的颜色有些差别而已。下面详细讲述仿古标牌的制作流程和步骤：
1，黄铜板材的前期处理，包括去毛刺、除油等。
2，掩膜（抗蚀刻层）制作、蚀刻。掩膜的制作在内容统一的情况下可以采用网印抗酸油墨的工艺进行，内容不同而精度要求较高的情况下建议使用感光油墨。
3，脱掉掩膜，将标牌浸泡在做旧药液中，待达到所需要的颜色后取出标牌用洁净的清水冲掉残留的做旧液，然后用拉丝布进行拉丝处理。
4，拉丝完毕后，喷涂清漆保护。
（此位置附近可以插入 插图4以及插图5，具体位置可根据版面实际情况决定）
在仿古做旧处理的过程中，有几点注意事项：

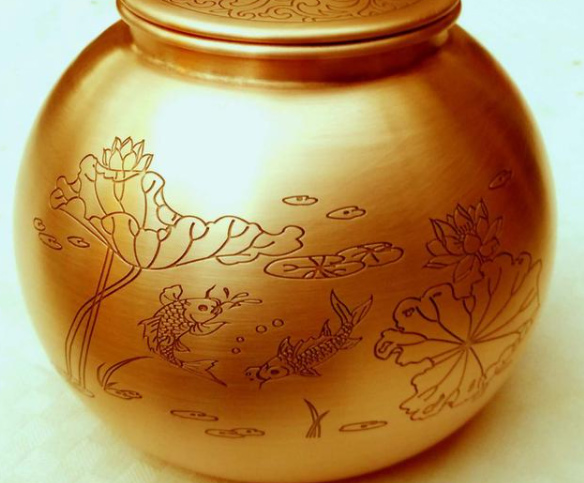

铜器蚀刻
1，仿古做旧之前，一定要注意标牌的表面不能沾染油污、手印等，否则容易造成做旧颜色不均匀，甚至局部完全不能着色等后果。
2，仿古处理与脱墨（掩膜）的顺序问题。根据标牌的不同，有些时候需要先做旧再脱墨，待完成做旧着色后再脱掉油墨，还有时候则是先脱掉油墨再进行做旧着色。对于前者，则要考虑到脱墨时所用的脱墨液（常用的是氢氧化钠的热溶液）是否会对做旧层造成损害，常常出现做旧层变色严重或者完全脱色的情况，此时需要我们做到心中有数，提前打样试验选择合适的做旧液类型，否则前功尽弃、功亏一篑。
3，很多类型的做旧药液会随着浸泡时间的不同而呈现不同的颜色效果，对同一批次的标牌进行处理时，要注意控制好时间，以免标牌之间存在较大的颜色色差。另外，不同类型的做旧药液也可以先后对同一标牌进行叠加式做旧处理，比如先用发黑类型的药液对某一蚀刻标牌进行做旧，局部打磨拉丝后再使用棕红色系列的药液进行处理，最终色调呈现接近咖啡色的红古铜效果，极具古朴典雅之风范。
4，在做旧时，除了可以把标牌浸泡在做旧液中进行做旧处理外，笔者在实践中发现还可以直接用拉丝布蘸着做旧液进行拉丝，这种做法虽然比较浪费做旧药液，但这样做出来的效果层次感更加丰富，颜色过渡更加自然。
5，有些标牌在仿古处理之前已经做了填漆处理，同时仿古处理之后往往还要进行拉丝处理，所以选择油漆也很关键，首先要考虑到油漆要有足够的耐酸碱性能，能够保证在做旧处理的过程中油漆自身不会因受到做旧液的侵蚀而变色或者脱落，还要注意油漆一定要具有足够的表面硬度，避免在拉丝的过程中油漆漆面造成损伤，油漆类型可以选择双组分的丙烯酸或者改性的聚氨酯油漆等。
6，喷涂清漆后，往往要进行烘烤处理，此时一定要注意烘烤温度的控制，对某些配方的做旧液来说，温度过高容易导致其做旧膜层发生较为严重的变色现象，除了限制温度的方法外，还可以选择自干型的清漆。
提供的仿金仿古工艺不仅仅适用铜质标牌，其实也广泛应用于其他的铜质制品的处理，比如铜器、佛像、挂件、工业配件等。
