异形LED屏的控制卡是LED显示屏里最重要的部件，控制器是负责接收计算机串行口画面显示信息，置入帧存的储存器。

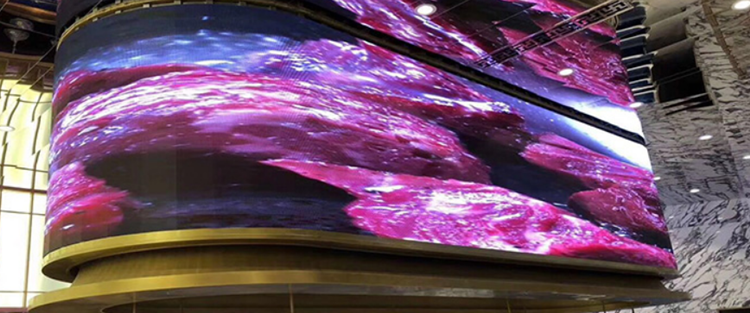

LED柔性模组展示效果图
控制卡概述：
控制卡是显示器的核心部件，是负责接收画面显示信息，置入帧存储器，按照驱动方式区分生成显示屏所需要的串行显示数据和扫描控制时序，又分为同步的和异步的LED控制卡。
控制卡特点：
亮度高、工作电压低、功耗小、微型化、易与集成电路匹配、驱动简单、寿命长、耐冲击、性能稳定。

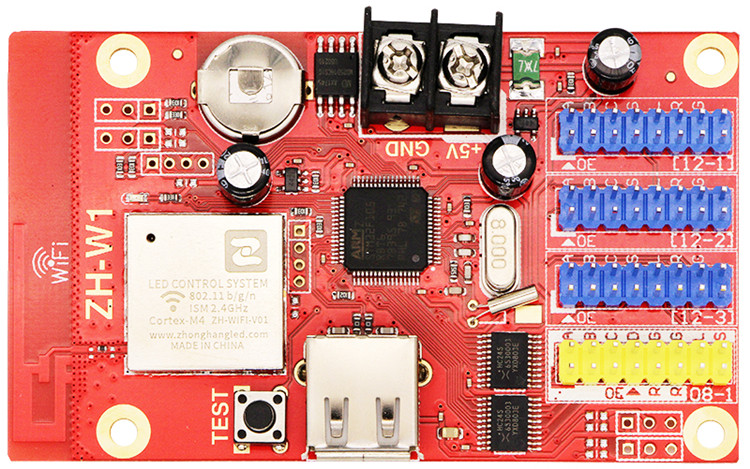

控制卡展示效果图
控制卡接线：
1、每一块模组PCB线路板的一面有四个箭头指向的地方，把模组位置摆放的正确，模组中的空位是按照同一个方向设计好的，摆放位置位置一定准确不能错。
2、把磁铁安装在专用的孔位并拧紧。
3、安装模组和模组之间的连接线，模组之间都有线路连接，接线的时候必须要认识不同颜色的线功能不一样，模组之间连接线一般是红色和黑色，接好后在通电之前要检查是否有接反！
4、安装模组与模组之间连接排线时，要先连接供电线路，在连接传输播放数据的线路，每个模组都是单独的。

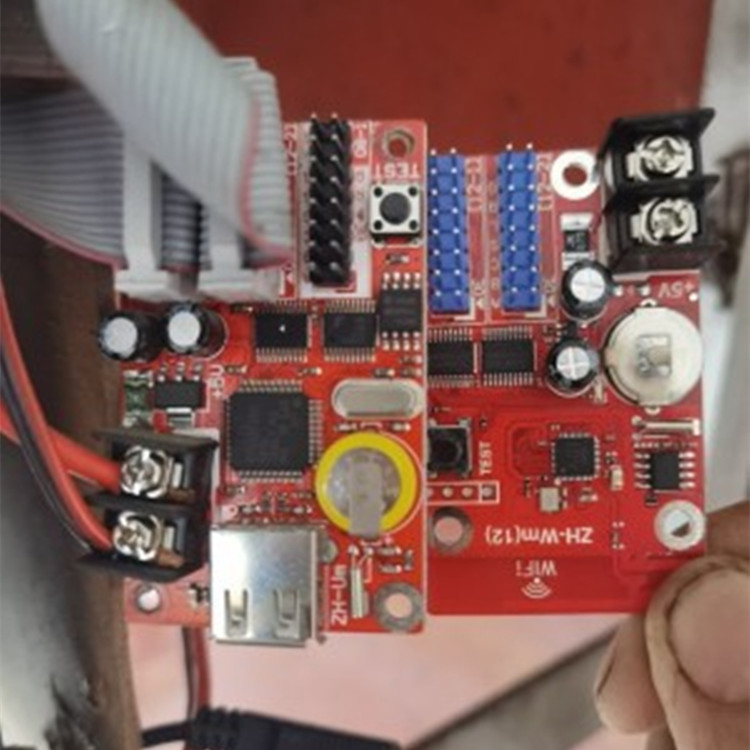

控制卡接线展示效果图
5、接电源线，led显示屏电源都是带多块模组的，靠近电源附件的模组需要有一头连接电源，另一头连接其它模组，而其它模组不需要直接接线到电源上了。
6、接控制卡的线路，控制卡是要多方连接的，有电源线、模组数据线、pc端数据线。
小贴士：
接线时要专业细心，分清线颜色的作用在开始接线。

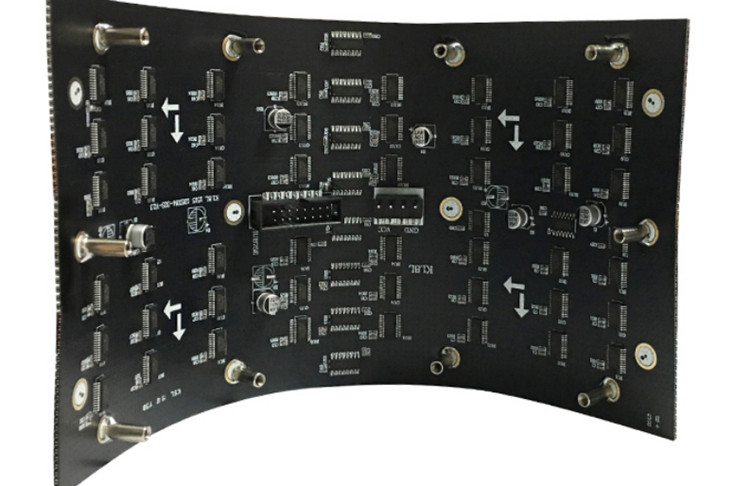

LED柔性模组展示效果图
注意事项：
1、控制卡要保持干净干燥，环境温度湿度都不能过高。
2、没有断电时严禁插拔串口，以免损伤计算机串口和控制卡串口。
3、带电工作时严禁调整控制卡的输入电压，以免调整不当、电压过高损伤计算机串口和控制卡串口。

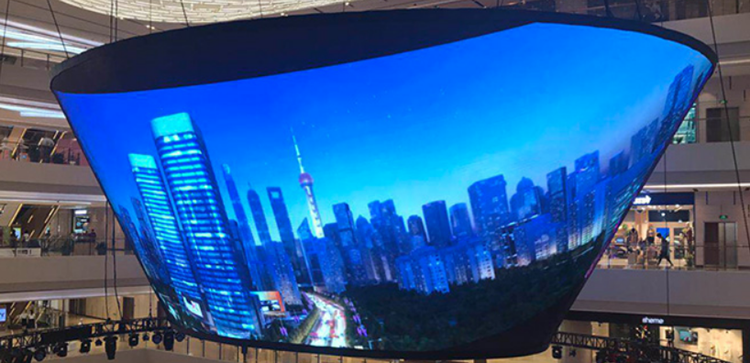

异形LED屏展示效果图
4、控制卡工作电压为5V，调整电源电压的时，应该把控制卡拆下在进行调整。
5、控制卡严禁地端和显示屏框架短接，防止框架聚集静电损伤计算机串口和控制卡串口。

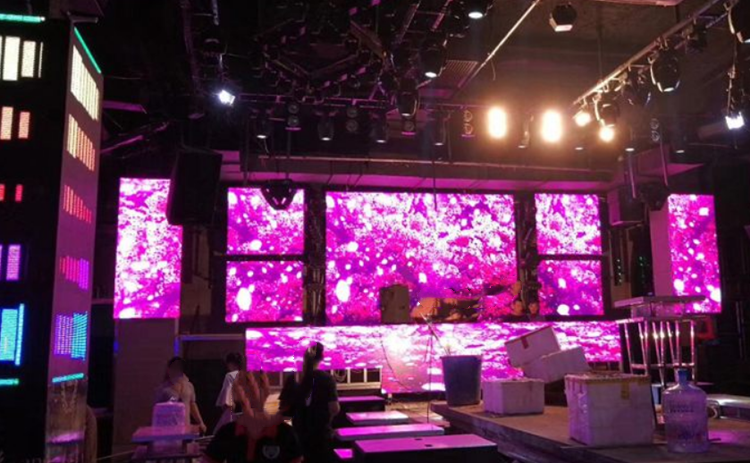

异形LED屏展示效果图
6、保证控制卡与计算机串口连线正确，以免输入信号错误损伤控制卡串口和计算机串口。
7、控制卡不要接在单元板上，单元板的电压不稳定，会造成控制卡时快时慢，要尽量直接引到开关电源上，单元板在工作过程中电压及其不稳定。
异形LED屏展示效果图
8、调试时只接一块单元板调试的，调试完毕拔掉电源再接控制卡。
